上海市医药学校WIFI覆盖解决方案

背景分析:
  随着信息化的飞速发展,信息化建设的触角也深入到教育行业,同时随着无线局域网技术的发展,我国部署无线校园网络的步伐也越来越快。无线局域网以其灵活布
 设、高带宽和无线接入的优势,可以突破有线网络节点限制、实现多人同时上网的问题,大大地增加了校园网络信息点,方便在校师生获取信息,进一步提升学校的 信息化水平。
需求分析:
校园无线覆盖的需求分析如下:

1、校园无线网络覆盖主要考虑学生宿舍、教学楼、图书馆、体育馆以及校道等室外区域;

2、由于现代化教学互动的需要,教学楼往往在同一时刻有大量的终端接入,无线AP需满足高带机量的需求;

3、学生宿舍和图书馆多为在校师生上网查阅信息使用,需满足各区域全覆盖且满足一定的接入量的需求;

4、体育馆一般较为空旷,作为学校集会、讲座等活动的举办地,人员最为密集,无线AP需满足较大的接入量和支持负载均衡;

5、道路部分的网络建设以覆盖为主,容量为辅,且AP安装于室外,需考虑防水防雷等需求;

6、无线AP需支持发射多个SSID,且不同的SSID有不同的使用权限,即SSID必须支持绑定VLAN

7、校园无线网络一般无线认证方式为portal认证,师生使用自己的账号和密码登录使用;

8、校园整体无线覆盖方案所用AP较多,AP支持统一管理、配置,并实时监控各AP工作状态,运维简便;

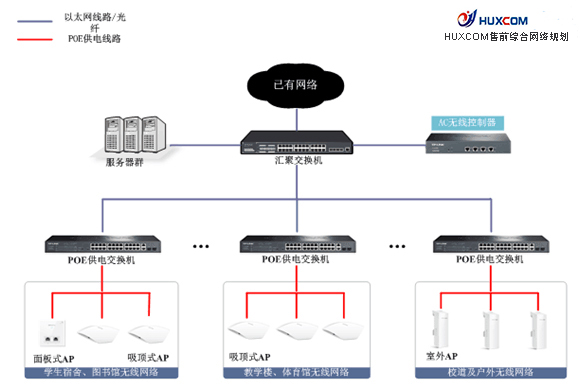

网络拓扑


~

安装部署

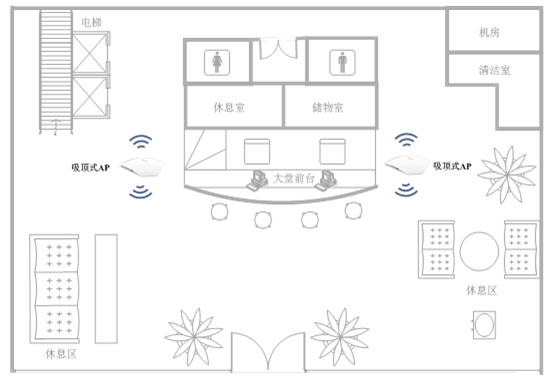

1、教学楼部分:主要覆盖部分为教室内部,可根据教室大小以及使用人数合理规划点位,一般情况,吸顶式AP的覆盖半径为10-12米,如下图所示:

教学楼AP布置

2、学生宿舍:可以选择面板式AP方案,AP安装于宿舍内部,每个AP覆盖1-3间房间,也可以选择吸顶式AP方案,AP安装于宿舍外走廊,覆盖两侧共4-6

房间。如下图所示:

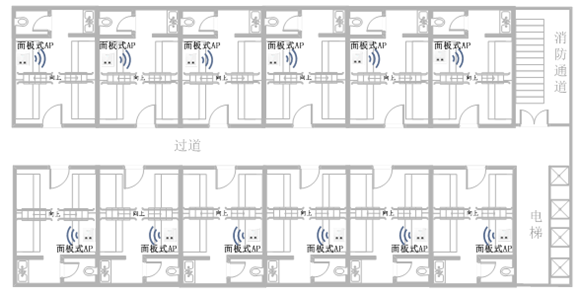

面板式AP布置

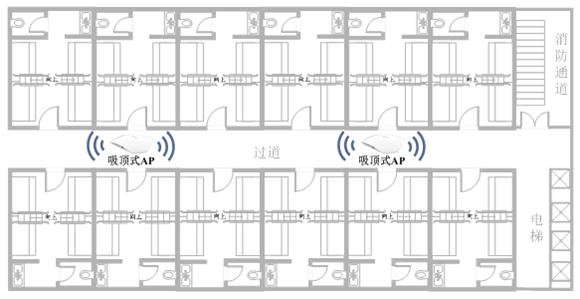

吸顶式AP布置

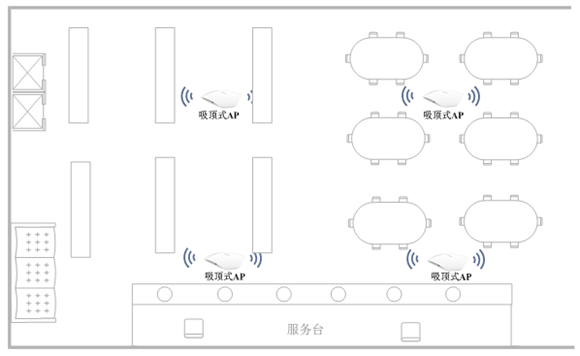

3、图书馆内:采用吸顶式AP,可根据实际情况合理规划点位,一般情况,吸顶式AP的覆盖半径为10-12米,如下图所示:

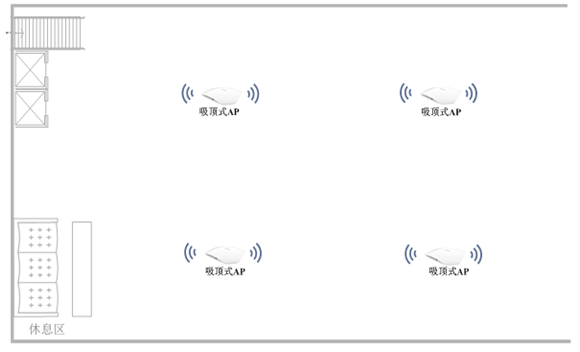

4、体育馆:相对空旷,阻隔物较少,吸顶式AP在空旷环境中覆盖直径20-30米,可根据规模酌情确定使用数量,布点点位均匀分布,如下图所示:



5、校道等室外:使用HUXCOM室外大功率AP覆盖,一般情况下覆盖半径可达100-300米,室外安装,防水防雷。

方案特点:

方案使用HUXCOM商用无线产品实现覆盖,采用无线控制器ACFIT AP的方式进行部署。有如下特点:

高可用性:AP采用专业天线,带机量大,发射功率线性可调,可根据实际环境,合理调整AP发射功率,满足不同区域的覆盖需求。

高可靠性:采用FIT AP方案,支持负载均衡,AC能够动态调整用户在不同AP间的均匀分布,防止个别AP过载。

高扩展性:持MAC认证、Portal认证等多种用户接入认证方式,可结合外置portal服务器和认证服务器实现web认证、短信认证,微信认证等多种认证方式。

使用灵活:支持SSID绑定VLAN,灵活方便控制不同SSID的网络权限。

便于部署:AP支持802.3af/at标准PoE网线供电,既可吸顶式安装,又可壁挂式安装,因地制宜,使用灵活,室外AP采用专业室外壳体设计,适应各种恶劣环境。

易管理性:FTT AP统一由无线控制器AC管理,自动发现并统一管理AP,可实时查看AP运行状态,方便网络管理和运维。
